Die Zukunft gehört der Qualität
Eine den heutigen Anforderungen entsprechende zuverlässige Qualitätskontrolle lässt sich häufig nur noch mit berührungsfreien optischen Systemen realisieren, da in vielen Bereichen die Sichtprüfungen mit dem Auge nicht machbar, zu langsam oder viel zu kostenintensiv und vor allem zu personalintensiv sind. Darüber hinaus wird sichergestellt, dass ein evtl. Ausschuss oder Schaden frühzeitig erkannt und somit behoben werden kann.
Durch die Auswertung dieser Daten können ebenfalls im Vorfeld Wartungstermine/-intervalle ermittelt und effizient für Mensch und Material disponiert werden. Die Bedeutung solcher Systeme, ob in der Fertigung oder in der Wartung, wächst durch den zunehmenden Wettbewerbsdruck auf den jeweiligen Wirtschaftsbereich, aber auch durch verschärfte gesetzliche Auflagen.
DIE RAS-PRODUKTFAMILIE
Innovative 3D Technik für alle Messbereiche
Die Instandhaltung von Rädern und Radsätzen setzt eine möglichst genaue Kenntnis von deren Verschleiß voraus. Zur Ermittlung des Verschleißzustandes eines jeden Rades mussten bisher zeitraubende manuelle Messungen mit großen Unsicherheiten durchgeführt werden. Mit dem vorliegenden Stand der Technik gehören manuelle Messungen der Vergangenheit an. Mit dem RADASISSTENTEN können alle erforderlichen Messungen zur Beurteilung des Zustandes eines Rades oder eines kompletten Radsatzes vollautomatisch durchgeführt werden.
Stillstandszeiten summierten sich schnell auf selbst bei kleineren Betreibern. Wartungs- und Auswechsel-Intervalle wurden selten optimal gewählt, dies hat weitere Kosten zur Folge. Zu kurze Intervalle konnten Verkürzungen der Nutzungszeiten von noch einsatzfähigen Komponenten bedeuten. Bei zu langen Intervallen konnten unbemerkte Mängel den Fahrkomfort und letztendlich die Sicherheit des Fahrzeuges beeinträchtigen. Die bei uns entwickelte Technik liefert genaue Messdaten und Bilder zur effizienten zuverlässigen Planung der Instandhaltung von Radsätzen und Drehgestellen.
Mit Hilfe der Stereoskopie und Flächenaufnahmen ermöglicht der RADASISSTENT eine exakte Angabe des gesamtes Radverschleißes und Ansicht der gesamten Oberfläche. Die Aufnahme erfolgt je nach Anlagentyp während der Vorbeifahrt, oder stationär. Nicht nur an bestimmten Segmenten, sondern komplett über die 360°. Gemessen wird an der Strecke oder im Betriebshof. Das komplette Radprofil, oder das Profil anderer Komponenten wird ohne menschliches Eingreifen, rundum berührungslos messtechnisch erfasst. Alle charakteristischen Größen werden automatisch ermittelt und in einer Datenbank gespeichert. Bei der Auswertung werden die in der Datenbank abgelegten Solldaten mit den erfassten Daten des gemessenen Rades verglichen. Mit der Erfassung genauer Messdaten während der Vorbeifahrt ermöglicht die Anlage erhebliche Zeiteinsparungen, unter Berücksichtigung der Sicherheits- und sonstigen Vorschriften. Die Erfahrungen aus Betriebsversuchen weisen auf eine Zeitersparnis von ca. 50% gegenüber der manuellen Messmethode hin, ohne dass die Qualität oder die Genauigkeit beeinträchtigt wird. In diesem Zusammenhang weisen unsere praktischen Erfahrungen auf erhebliche Vorteile hin: Mögliche Einsparungen bei längerlebigen Radsätzen und Drehgestellen können bis zu 30 % betragen.
Diese Technik wird in der ganzen Familie der Stationären Inspektionsanlagen genutzt.
vollständige erfassung der geometrie & oberflächevon radsätzen während der überfahrt

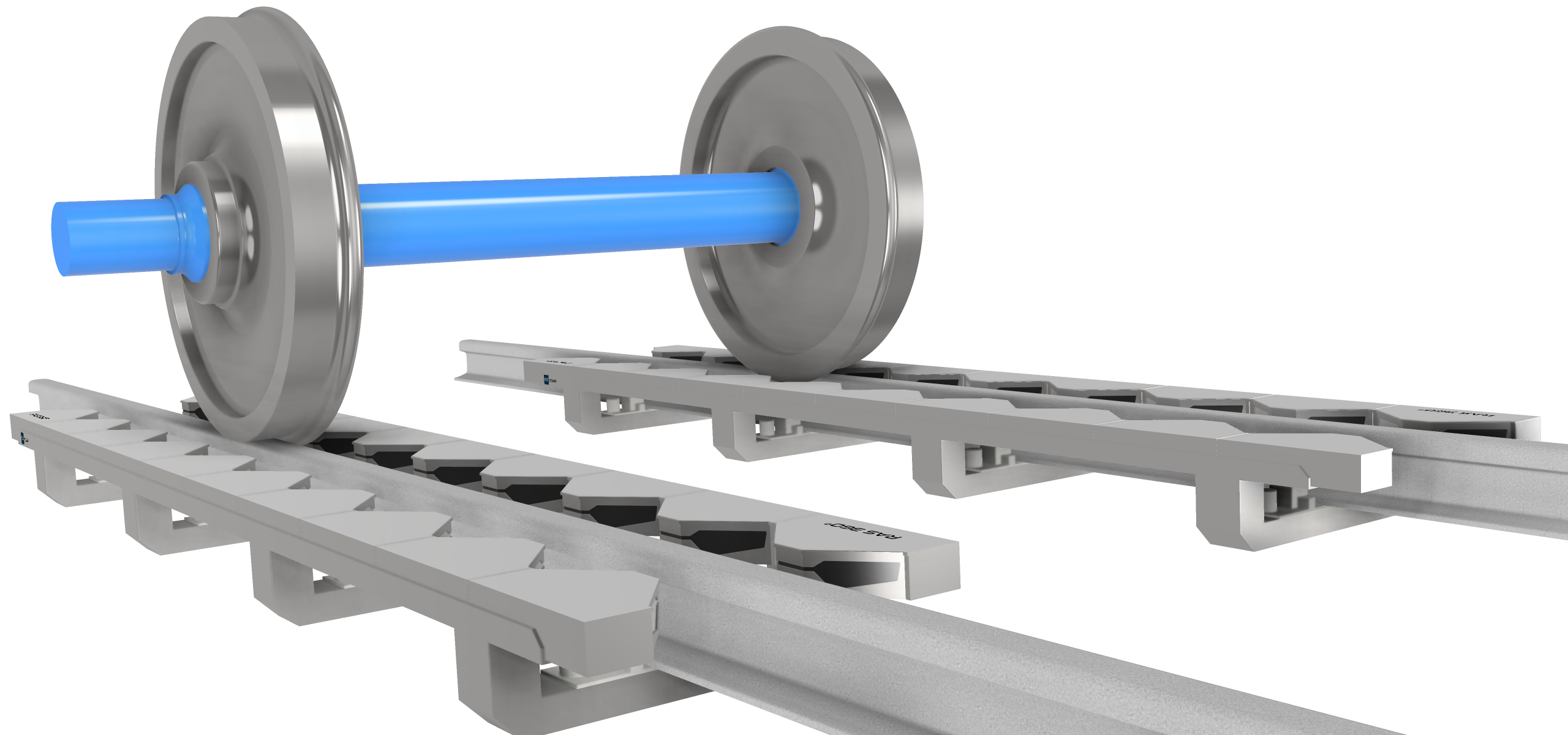

RAS360°
Das Messystem RAS360 unterstützt die digitale Instandhaltung im Wartungsbetrieb.
Das Systems erfasst während der Überfahrt die geometrische Masse des Radsatzes, die Oberflächenbeschaffung
der Radlauffläche und der Stirnfläche, vollständig über den gesamten Umfang. Die durch das Radsatzmesssystem erzeugten Daten liefern Informationen über den Zustand der Radsätze und helfen, die Prozesse im Rahmen des Flottenmanagement
sowie der Planung und Instandhaltung zu optimieren.
Das Radsatzmesssystem stellt die Informationskette von der Fahrzeug- bzw. Radsatzidentifizierung über die Ermittlung der geometrischen und Oberflächen- Merkmale bis hin zur Datenübertragung in übergeordnete DV-Systeme sicher.
Das Systems erfasst die Geometrie und Oberfläche des Radsatzes. Diese dienen zur Darstellung und Erkennung von Oberflächenfehlern auf der Lauffläche. Die Erfassung erfolgt während der Vorbeifahrt. Die erhobenen Messdaten erlauben eine zuverlässige Aussage über die Güte der Lauffläche des Rades. Die Erkennung der Fehler erfolgt, soweit angelernt, automatisch.
DIE KOMPAKTE VERSION

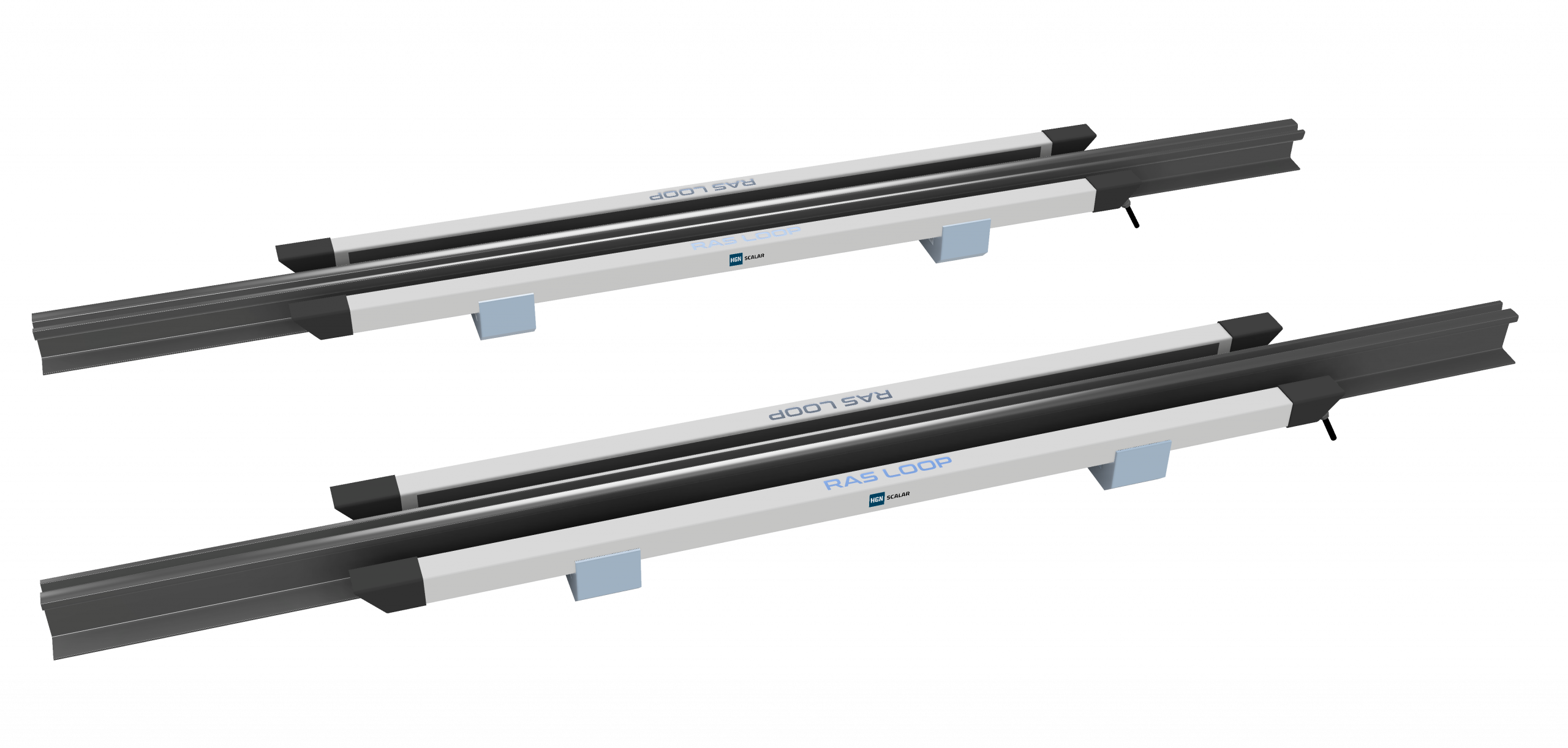

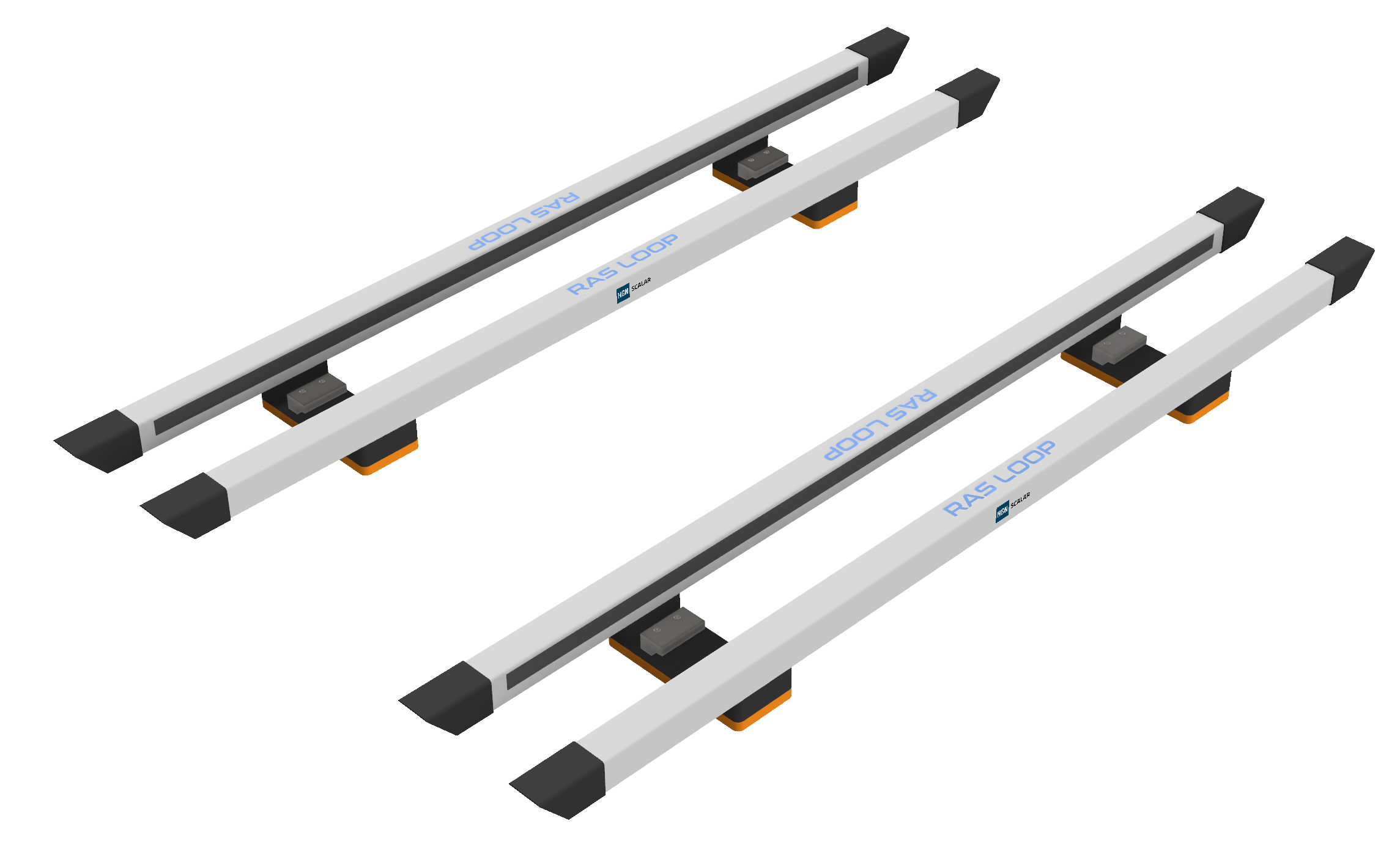

RAS LOOP
Die kompakte Version die RAS LOOP erfasst die Profildaten des Radsatzes über den gesamten Umfang und eignet sich besonders für die Hallengruben mit beschränkten Raum.
FÜR DIE SCHNELLE MESSUNG

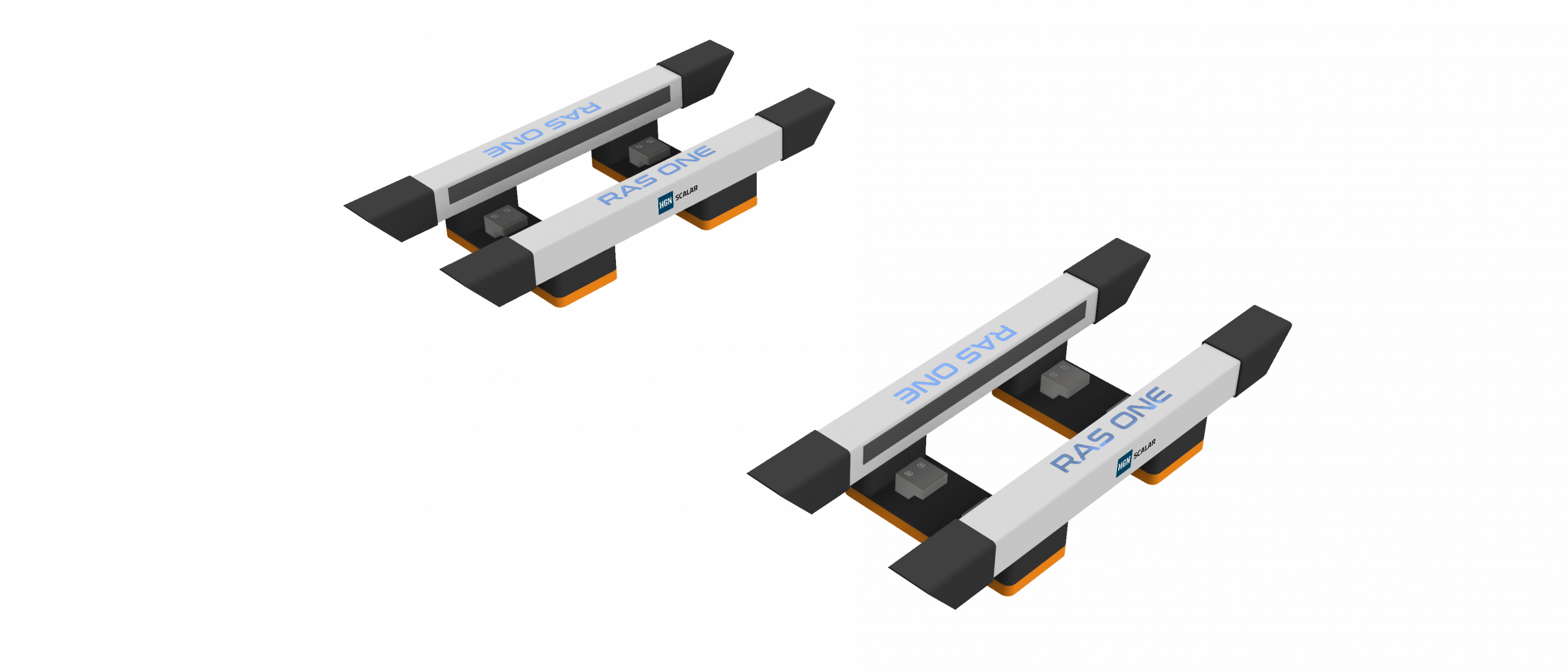

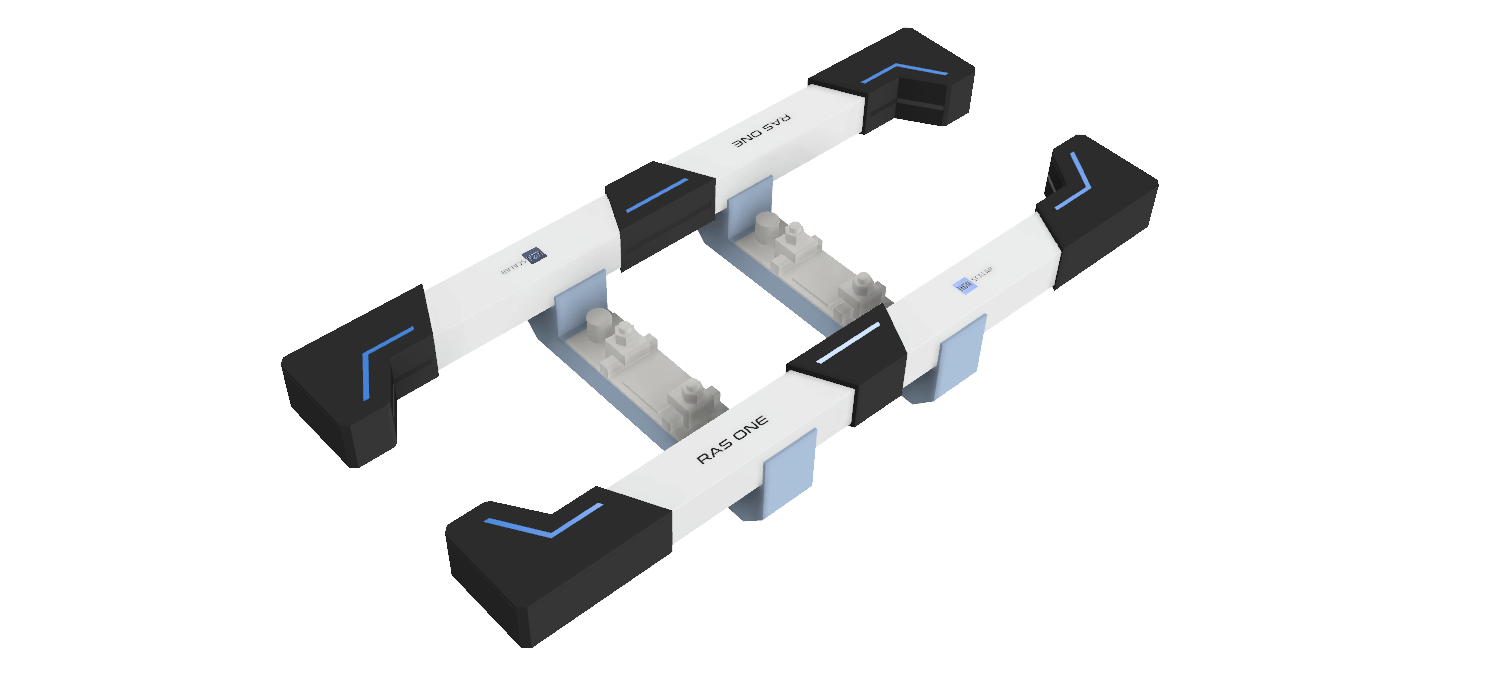

RAS ONE
Die kostenbewusste Anlage, wenn eine Momentaufnahme reicht.
weitere Inspektionsanlagen
Helfer für die digitale Instandhaltung

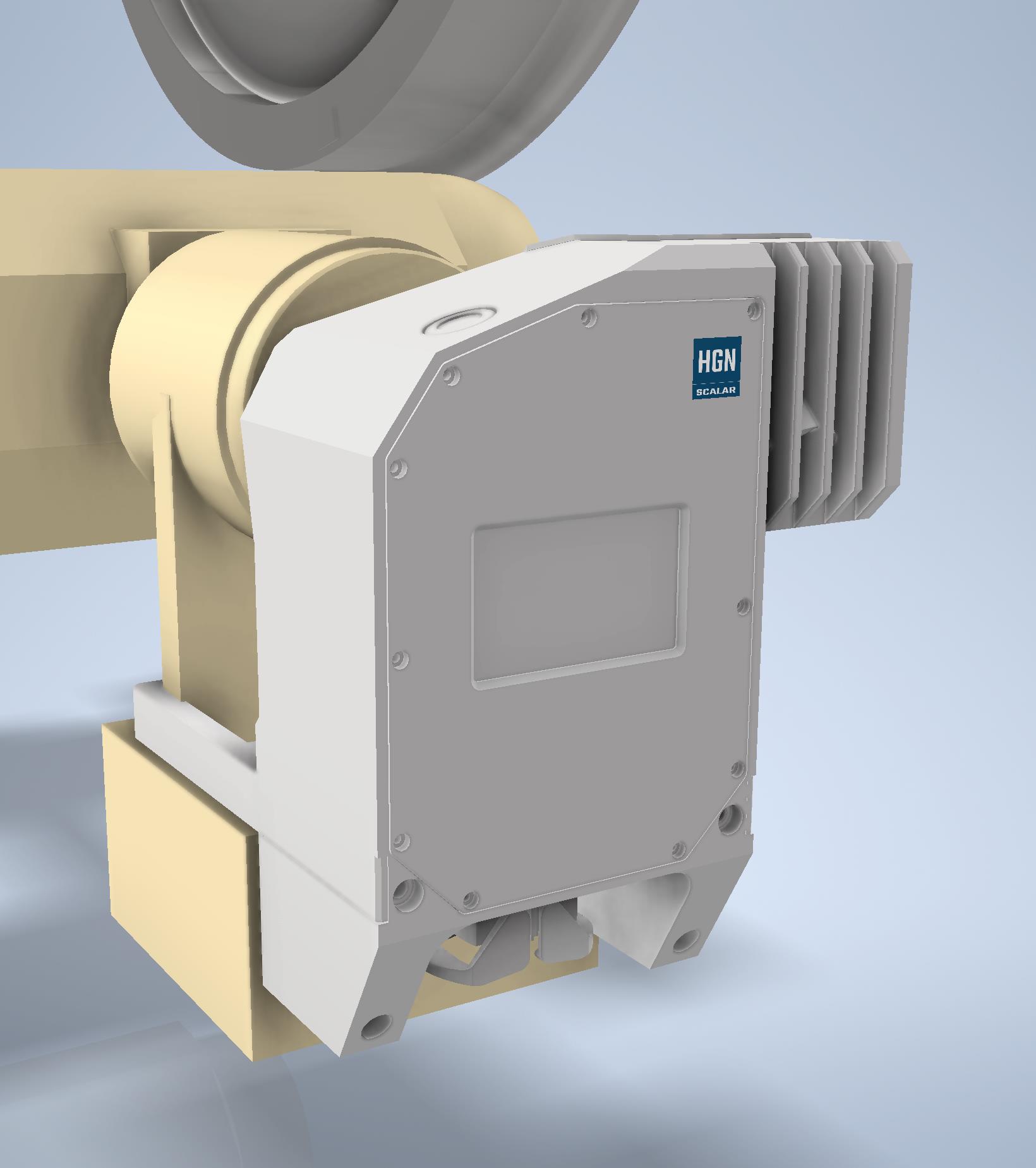

URDX
360° erfassung der geometrie & oberfläche während des drehens auf der unterflurdrehbank
Das System URDX unterstützt die digitale Instandhaltung im Wartungsbetrieb.
Das Systems erfasst die geometrische Masse des Rades und erfasst die Oberflächenbeschaffung der Radlauffläche und der Stirnfläche während der Bearbeitung auf der URD. Die durch das Radsatzmesssystem erzeugten Daten liefern Informationen
über den Zustand der Radsätze und helfen, die Bearbeitung zu optimieren.
Das Systems erfasst die Geometrie und Oberfläche des Rades. Diese dienen zur Darstellung und Erkennung von Oberflächenfehlern auf der Lauffläche. Die Erfassung erfolgt während der Bearbeitung.

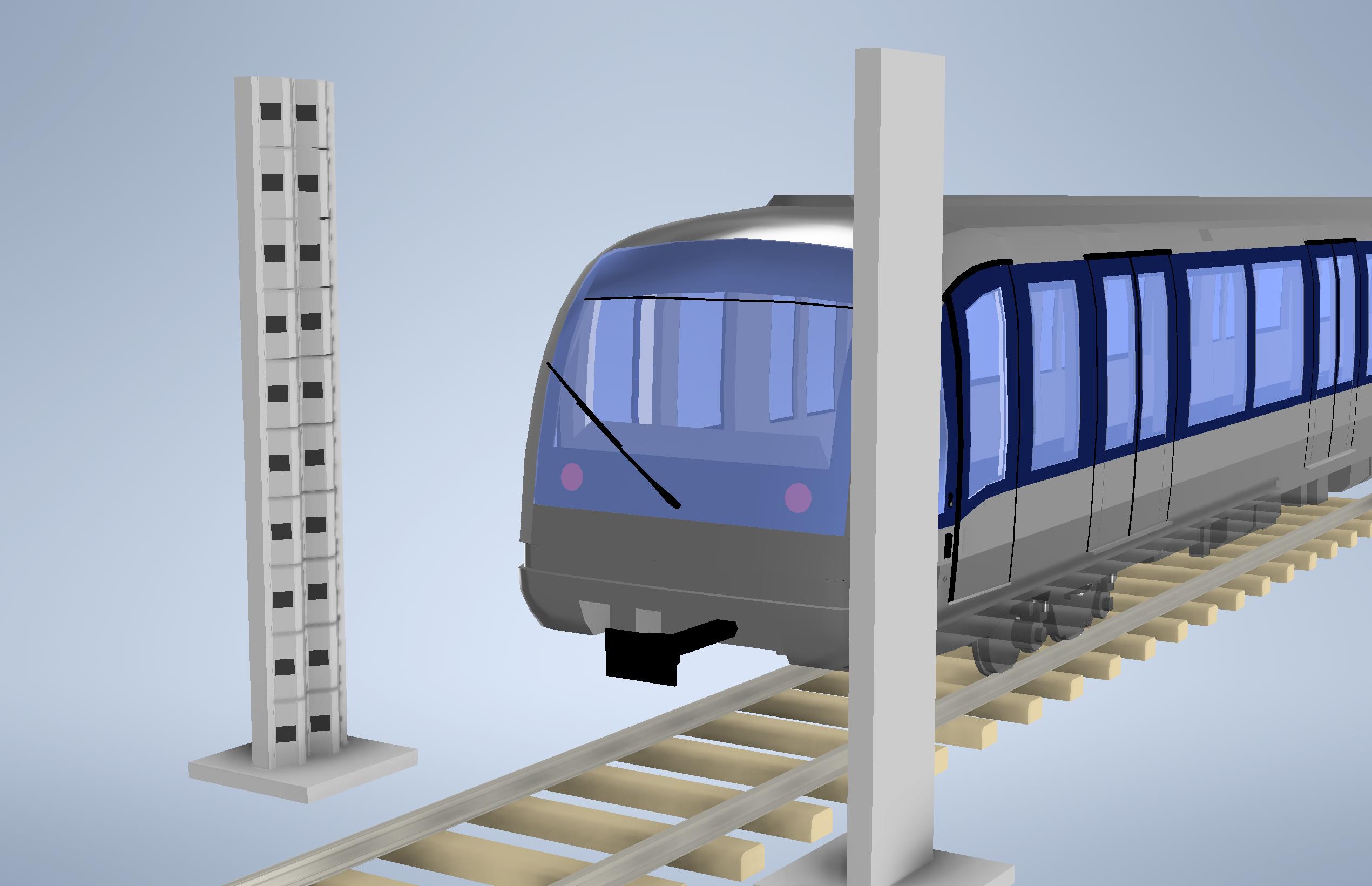

LRP
portal für erfassung der geometrie & oberfläche von wagenkasten und fahrwerk
Das Portal LRP unterstützt die digitale Instandhaltung im Wartungsbetrieb.
Das Systems erfasst die geometrische Masse und Oberfläche des Wagenkastens und des Fahrwerks während der Überfahrt.
Die erhobenen Messdaten können mit den davor eingelernten Solldaten verglichen werden um so die Fehlerhaften Stellen zu detektieren.
